17 septembre 2025

Tutoriel Arduino IDE – Guide Complet en Français

Par Arduino France

Table des Matières

Introduction
Installation
Interface de l’Arduino IDE
Configuration
Premier Programme
Structure du Code Arduino
Téléversement du Code
Débogage
Bibliothèques
Projets Pratiques
Conseils et Astuces

1. Introduction

L’Arduino IDE (Integrated Development Environment) est l’environnement de développement officiel pour programmer les cartes Arduino. Il permet d’écrire, compiler et téléverser du code sur votre microcontrôleur Arduino.

Qu’est-ce qu’Arduino ?

Arduino est une plateforme de prototypage électronique open-source basée sur des logiciels et du matériel faciles à utiliser. Elle est destinée aux artistes, designers, amateurs et toute personne intéressée par la création d’objets ou d’environnements interactifs.

2. Installation

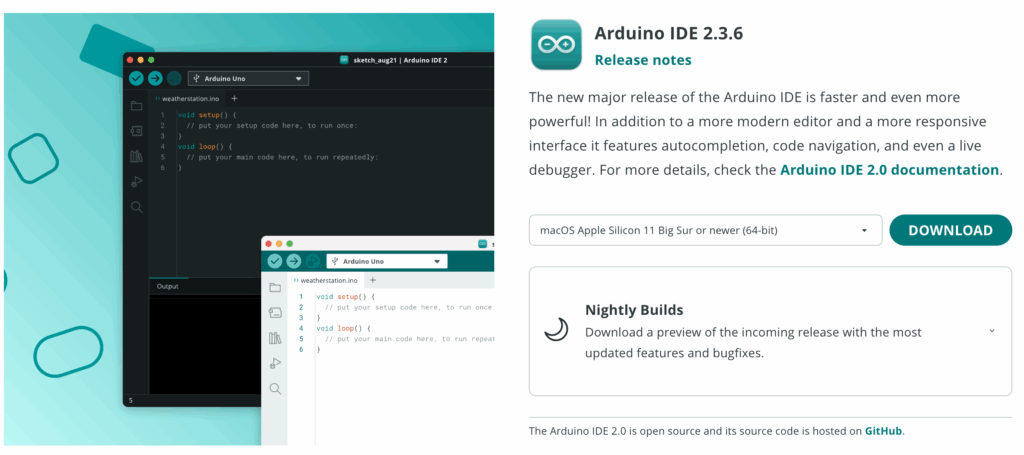

Téléchargement

Rendez-vous sur le site officiel : https://www.arduino.cc/en/software
Choisissez votre système d’exploitation (Windows, macOS, Linux)
Téléchargez la version stable la plus récente

Installation sur Windows

Exécutez le fichier .exe téléchargé
Suivez l’assistant d’installation
Acceptez l’installation des pilotes USB

Installation sur macOS

Ouvrez le fichier .dmg téléchargé
Glissez l’application Arduino dans le dossier Applications
Lancez l’application

Installation sur Linux

Décompressez l’archive téléchargée
Exécutez le script d’installation : ./install.sh
Ajoutez votre utilisateur au groupe dialout : sudo usermod -a -G dialout $USER

3. Interface de l’Arduino IDE

Barre de Menu

Fichier : Nouveau, Ouvrir, Sauvegarder, Exemples
Édition : Copier, Coller, Rechercher et Remplacer
Croquis : Vérifier, Téléverser, Inclure une bibliothèque
Outils : Type de carte, Port série, Moniteur série
Aide : Documentation et support

Barre d’Outils

Vérifier (✓) : Compile le code sans le téléverser
Téléverser (→) : Compile et téléverse le code sur la carte
Nouveau : Crée un nouveau croquis
Ouvrir : Ouvre un croquis existant
Sauvegarder : Sauvegarde le croquis actuel
Moniteur série : Ouvre la console de communication série

Zone d’Édition

C’est ici que vous écrivez votre code Arduino (appelé « croquis » ou « sketch »).

Console de Messages

Affiche les messages de compilation, les erreurs et les informations de téléversement.

4. Configuration

Sélection de la Carte

Allez dans Outils → Type de carte
Choisissez votre modèle d’Arduino (Uno, Nano, Mega, etc.)

Sélection du Port

Connectez votre Arduino à l’ordinateur via USB
Allez dans Outils → Port
Sélectionnez le port correspondant à votre Arduino

Vérification de la Configuration

Sur Windows : COMx (ex: COM3)
Sur macOS : /dev/cu.usbmodemxxxx
Sur Linux : /dev/ttyACMx ou /dev/ttyUSBx

5. Premier Programme

Créons le traditionnel programme « Blink » qui fait clignoter une LED :


// Premier programme Arduino - Clignotement LED

void setup() {
  // Initialise la broche 13 comme sortie
  pinMode(13, OUTPUT);
}

void loop() {
  // Allume la LED
  digitalWrite(13, HIGH);
  // Attend 1 seconde
  delay(1000);
  // Éteint la LED
  digitalWrite(13, LOW);
  // Attend 1 seconde
  delay(1000);
}

Étapes pour tester ce code :

Copiez le code dans l’Arduino IDE
Cliquez sur « Vérifier » pour compiler
Cliquez sur « Téléverser » pour envoyer le code sur l’Arduino
Observez la LED intégrée clignoter !

6. Structure du Code Arduino

Fonctions Obligatoires

`setup()`

Exécutée une seule fois au démarrage
Utilisée pour l’initialisation des variables, broches, bibliothèques

`loop()`

Exécutée en boucle infinie après setup()
Contient le code principal du programme

Déclaration des Variables

// Variables globales (avant setup)
int ledPin = 13;
int buttonPin = 2;
bool ledState = false;

void setup() {
  // Variables locales (dans une fonction)
  int delayTime = 1000;
}

Types de Données Courants

int : Nombre entier (-32,768 à 32,767)
float : Nombre décimal
bool : Booléen (true/false)
char : Caractère
String : Chaîne de caractères

Commentaires

// Commentaire sur une ligne

/*
   Commentaire
   sur plusieurs
   lignes
*/

7. Upload du Code

Processus de Téléversement

Compilation : Le code est traduit en langage machine
Vérification : Recherche d’erreurs de syntaxe
Téléversement : Envoi du code compilé vers l’Arduino

Messages d’Erreur Courants

‘xxx’ was not declared : Variable ou fonction non déclarée
expected ‘;’ : Point-virgule manquant
avrdude: stk500_recv() : Problème de communication (vérifiez le port)

Conseils pour le Téléversement

Assurez-vous que la carte est correctement connectée
Vérifiez que le bon port est sélectionné
Fermez le moniteur série avant le téléversement

8. Débogage

Moniteur Série

Le moniteur série permet la communication entre l’Arduino et l’ordinateur

void setup() {
  // Initialise la communication série à 9600 bauds
  Serial.begin(9600);
  Serial.println("Arduino prêt !");
}

void loop() {
  int sensorValue = analogRead(A0);
  Serial.print("Valeur du capteur: ");
  Serial.println(sensorValue);
  delay(1000);
}

Commandes Serial Utiles

Serial.print() : Affiche sans retour à la ligne
Serial.println() : Affiche avec retour à la ligne
Serial.read() : Lit les données reçues
Serial.available() : Vérifie si des données sont disponibles

Techniques de Débogage

Utilisez Serial.println() pour afficher les valeurs des variables
Ajoutez des messages pour suivre l’exécution du programme
Vérifiez les connexions physiques
Testez les composants individuellement

9. Bibliothèques

Installation de Bibliothèques

Via le Gestionnaire : Outils → Gérer les bibliothèques
Bibliothèque ZIP : Croquis → Inclure une bibliothèque → Ajouter la bibliothèque .ZIP
Installation manuelle : Copier dans le dossier libraries

Bibliothèques Populaires

Servo : Contrôle des servomoteurs
LiquidCrystal : Écrans LCD
DHT : Capteurs de température/humidité
WiFi : Connexion WiFi (ESP32/ESP8266)
SoftwareSerial : Communication série sur d’autres broches

Utilisation d’une Bibliothèque

#include <Servo.h>  // Inclusion de la bibliothèque

Servo monServo;     // Création d'un objet Servo

void setup() {
  monServo.attach(9);  // Attache le servo à la broche 9
}

void loop() {
  monServo.write(90);  // Positionne le servo à 90°
  delay(1000);
  monServo.write(0);   // Positionne le servo à 0°
  delay(1000);
}

10. Projets Pratiques

Projet 1 : Bouton et LED

cpp

int buttonPin = 2;
int ledPin = 13;

void setup() {
  pinMode(buttonPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  if (digitalRead(buttonPin) == LOW) {
    digitalWrite(ledPin, HIGH);  // Allume la LED
  } else {
    digitalWrite(ledPin, LOW);   // Éteint la LED
  }
}

Projet 2 : Lecture de Capteur Analogique

int sensorPin = A0;
int ledPin = 9;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(sensorPin);
  int brightness = map(sensorValue, 0, 1023, 0, 255);

  analogWrite(ledPin, brightness);

  Serial.print("Capteur: ");
  Serial.print(sensorValue);
  Serial.print(" - Luminosité: ");
  Serial.println(brightness);

  delay(100);
}

Projet 3 : Température avec DHT22

#include <DHT.h>

#define DHTPIN 2
#define DHTTYPE DHT22

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
}

void loop() {
  float temperature = dht.readTemperature();
  float humidity = dht.readHumidity();

  if (!isnan(temperature) && !isnan(humidity)) {
    Serial.print("Température: ");
    Serial.print(temperature);
    Serial.print("°C - Humidité: ");
    Serial.print(humidity);
    Serial.println("%");
  }

  delay(2000);
}

11. Conseils et Astuces

Bonnes Pratiques

Commentez votre code : Expliquez ce que fait chaque section
Noms de variables explicites : temperatureCapteur plutôt que temp
Indentation cohérente : Utilisez Ctrl+T pour formater automatiquement
Testez progressivement : Ajoutez une fonctionnalité à la fois
Sauvegardez régulièrement : Utilisez Ctrl+S fréquemment

Optimisation de la Mémoire

Utilisez const pour les constantes
Préférez int à long si possible
Évitez les chaînes de caractères trop longues
Utilisez PROGMEM pour stocker des données en mémoire flash

Gestion des Erreurs

Vérifiez toujours les valeurs de retour des fonctions
Utilisez des conditions pour éviter les divisions par zéro
Implémentez des timeouts pour les boucles infinies

Ressources Utiles

Documentation officielle : https://www.arduino.cc/reference/
Forums Arduino : https://forum.arduino.cc/
Exemples intégrés : Fichier → Exemples
Simulateurs en ligne : Tinkercad, Wokwi

Raccourcis Clavier Utiles

Ctrl+R : Vérifier le code
Ctrl+U : Téléverser
Ctrl+Shift+M : Ouvrir le moniteur série
Ctrl+T : Formater le code
Ctrl+F : Rechercher
Ctrl+/ : Commenter/décommenter

Conclusion

L’Arduino IDE est un outil puissant et accessible pour débuter dans la programmation de microcontrôleurs. Ce tutoriel vous a donné les bases nécessaires pour commencer vos projets Arduino. N’hésitez pas à expérimenter et à consulter la documentation pour approfondir vos connaissances !

Bon codage avec Arduino ! 🚀
