Le guide ultime du Arduino Nano Pinout
L’Arduino Nano est une alternative populaire à l’Arduino UNO, partageant de nombreuses caractéristiques avec son homologue plus grand. Les deux sont basés sur le microcontrôleur ATmega328P, mais la taille plus petite du Nano le distingue.
Le Nano n’a pas de prise d’alimentation en courant continu et dispose d’un connecteur USB mini-B au lieu du connecteur standard de l’UNO. Cependant, il conserve des fonctionnalités similaires. Sa conception adaptée à la carte à pain le rend facile à utiliser dans les projets de bricolage.
L’Arduino Nano est donc une excellente option économique par rapport à l’UNO. Il est plus petit, plus abordable et offre des broches supplémentaires pour les E/S numériques et analogiques tout en restant compatible avec les cartes à pain.
Les caractéristiques du Arduino Nano
Arduino Nano est petit mais puissant. Cette carte de microcontrôleur compacte offre toutes les fonctionnalités requises. Nous allons explorer ici ses principales caractéristiques.
- Microcontrôleur puissant : L’ATmega328P, le cœur du Nano. Efficace et polyvalent, il est parfait pour divers projets.
- Taille minuscule : Le faible encombrement de Nano le rend idéal pour les conceptions peu encombrantes. Ne sous-estimez pas sa puissance en raison de sa taille.
- Interface USB : La connectivité USB intégrée facilite la programmation et la communication. Il suffit de brancher et de jouer.
- Entrées analogiques : Six canaux ADC vous permettent de lire des signaux analogiques, ce qui accroît la polyvalence du projet.
- Broches d’E/S numériques : Quatorze broches numériques, dont six avec prise en charge PWM. Contrôlez vos appareils et créez des projets complexes.
- Tension de fonctionnement : Le Nano fonctionne sur 5V, ce qui le rend compatible avec une large gamme de capteurs et de périphériques.
- UART, SPI et I2C : Les protocoles de communication abondent, permettant une connexion transparente avec divers appareils.
- Compatible avec les cartes à pain : la conception du Nano permet une intégration facile avec les cartes à pain. Prototypez et développez en toute simplicité.
Arduino Nano Spécifications Techniques
| Caractéristique | Donnée |
| Microcontroller | ATmega328P |
| Voltage | 5V |
| Voltage d’entrée | 7V – 12V |
| Digital I/O Pins | 14 (6 with PWM) |
| Analog Input Pins | 6 (ADC channels) |
| DC Current per I/O Pin | 40 mA |
| Flash Memory | 32 KB |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Fréquence d’horloge | 16 MHz |
| UART | 1 |
| SPI | 1 |
| I2C | 1 |
| Interface USB | Incluse |
| Dimensions | 18 mm x 45 mm |

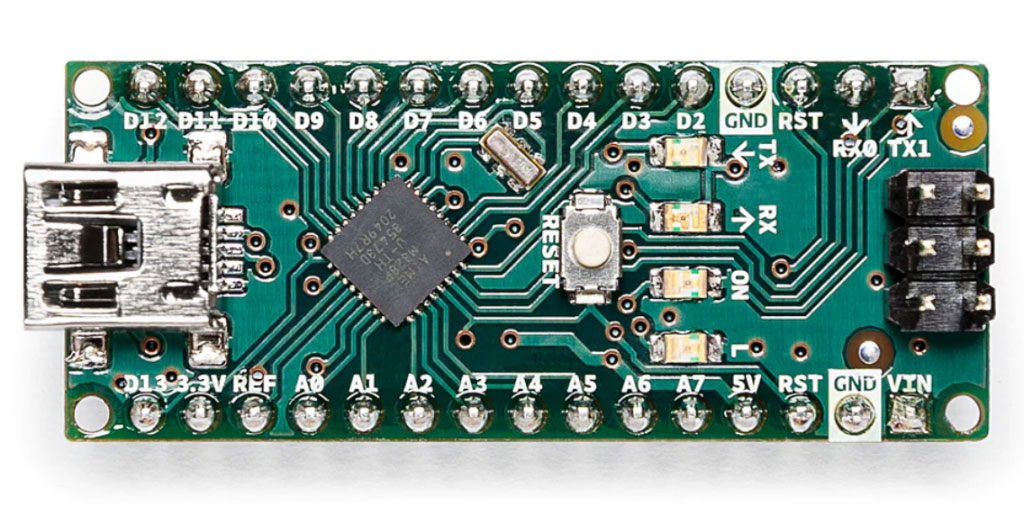

Position des pins sur l’arduino Nano
L’Arduino Nano possède 30 broches, dont 22 sont destinées à des fonctions d’entrée et de sortie. Parmi celles-ci, 14 broches d’E/S numériques (D0-D13) peuvent être personnalisées à l’aide des fonctions pinMode(), digitalWrite() et digitalRead(). Capables de générer ou d’absorber un courant de 40 mA, ces broches sont également dotées de résistances pull-up internes, allant de 20KΩ à 50KΩ.
En plus des broches numériques, le Nano dispose de 8 broches d’entrée analogique (A0-A7). Celles-ci fournissent un ADC d’une résolution de 10 bits, qui peut être lu à l’aide de la fonction analogRead(). Le Nano offre notamment plus de broches analogiques que l’Arduino UNO, qui n’en a que 6. Si nécessaire, toutes les broches analogiques, à l’exception de A6 et A7, peuvent être configurées comme des broches d’E/S numériques.
Pour les signaux PWM, les broches d’E/S numériques 3, 5, 6, 9, 10 et 11 sont capables de produire une sortie 8 bits. Pour utiliser cette fonction, il suffit d’utiliser la fonction analogWrite().

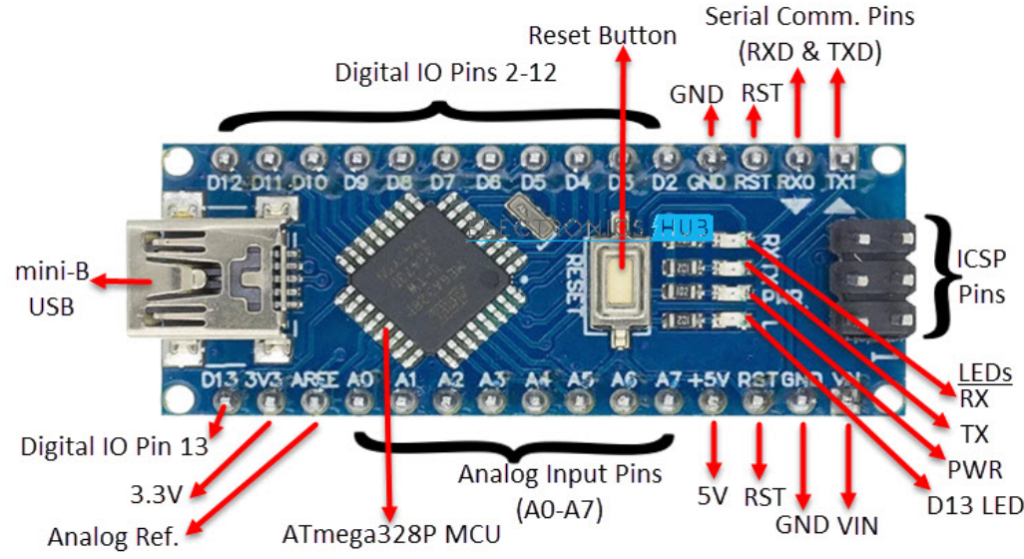

Voici une représentation tabulaire des broches Arduino Nano, avec une description plus lisible de leurs fonctions et de leurs rôles alternatifs :
Arduino Nano Pins
| Pin numéro | Pin – nom | Description |
| 1 | TX / D1 | Digital IO Pin 1 |
| 2 | RX / D0 | Digital IO Pin 0 |
| 3 | RST | Reset (Active LOW) |
| 4 | GND | Terre |
| 5 | D2 | Digital IO Pin 2 |
| 6 | D3 | Digital IO Pin 3 |
| 7 | D4 | Digital IO Pin 4 |
| 8 | D5 | Digital IO Pin 5 |
| 9 | D6 | Digital IO Pin 6 |
| 10 | D7 | Digital IO Pin 7 |
| 11 | D8 | Digital IO Pin 8 |
| 12 | D9 | Digital IO Pin 9 |
| 13 | D10 | Digital IO Pin 10 |
| 14 | D11 | Digital IO Pin 11 |
| 15 | D12 | Digital IO Pin 12 |
| 16 | D13 | Digital IO Pin 13 |
| 17 | 3V3 | Power |
| 18 | AREF | Analog Reference |
| 19 | A0 | Analog entrée 0 |
| 20 | A1 | Analog entrée 1 |
| 21 | A2 | Analog entrée 2 |
| 22 | A3 | Analog entrée 3 |
| 23 | A4 | Analog entrée 4 |
| 24 | A5 | Analog entrée 5 |
| 25 | A6 | Analog entrée 6 |
| 26 | A7 | Analog entrée 7 |
| 27 | 5V | +5V Sortie/entrée |
| 28 | RST | Reset (Active LOW) |
| 29 | GND | Terre |
| 30 | VIN | Approvisionnement non régulé |
ICSP Les connecteurs de Pins
| Pin – Nom | Description | Pin – Nom |
| MISO | Maitre en entrée , esclave en sortie | MISO |
| 5V | Alimentation | 5V |
| SCK | Horloge (Maitre vers esclave) | SCK |
| MOSI | Maitre en sortie, esclave en entrée | MOSI |
| RESET | Active Low | Reset Pin |
| GND | Terre | GND |
Comment l’allumer?
- Mini USB : Plus petit que l’USB standard et plus grand que le micro USB, le mini USB alimente la carte Nano. Il permet également la connexion à un ordinateur à des fins de programmation.
- Vin : Cette tension d’alimentation continue modulée régule les circuits intégrés du circuit. Souvent appelée tension primaire pour les circuits intégrés de la carte Arduino, la tension Vcc peut être négative ou positive par rapport à la broche GND.

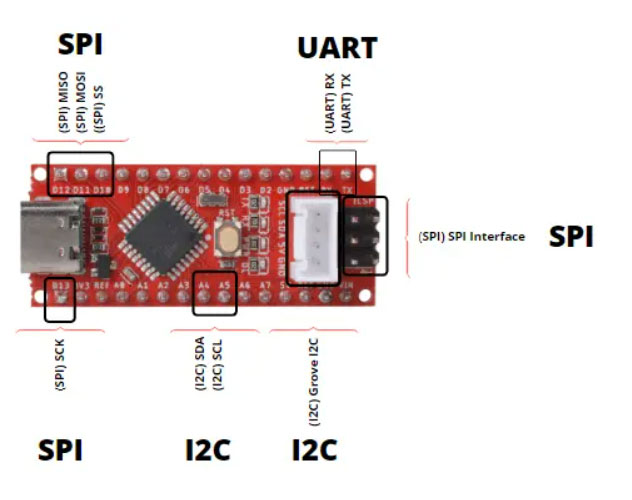

Les broches d’E/S numériques 0 et 1 fonctionnent comme des broches RX et TX série, facilitant la réception et la transmission de données série. Ces broches se connectent aux broches série du convertisseur USB-série intégré.
En outre, les broches d’entrée analogique A4 et A5 ont d’autres rôles. Elles peuvent être configurées comme SDA (A4) et SCK (A5) pour permettre la communication I2C ou prendre en charge l’interface à deux fils (TWI).
Enfin, la communication SPI est disponible via les broches d’E/S numériques 10, 11, 12 et 13. Ces broches peuvent être configurées comme broches SPI SS, MOSI, MISO et SCK, respectivement.

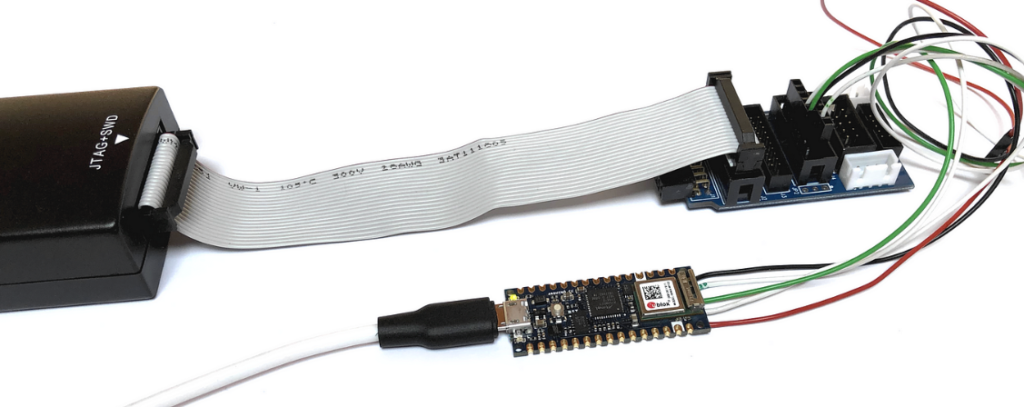

Problèmes et débogage
Questions courantes : Broches et connexions
L’Arduino Nano est un microcontrôleur compact et polyvalent apprécié des créateurs et des amateurs. Cependant, travailler avec cette petite centrale électrique peut parfois présenter des difficultés. Les problèmes courants liés aux broches et aux connexions peuvent perturber vos projets et vous laisser perplexe.
Des broches qui se comportent mal, des connexions desserrées ou un câblage incorrect peuvent contribuer à ces problèmes. La poussière, la saleté ou les dommages physiques subis par les broches peuvent également entraver leurs performances. Dans cette section, nous allons nous pencher sur les problèmes courants liés aux broches et aux connexions de l’Arduino Nano. En comprenant ces pièges potentiels, vous serez mieux équipé pour les dépanner et les résoudre.
Stratégies : Identifier et résoudre les problèmes
Avant de résoudre les problèmes de brochage de votre Arduino Nano, il est essentiel d’identifier l’origine du problème. Armé d’un multimètre et d’un œil attentif, vous pouvez vérifier la continuité, la tension et les signes visuels éventuels de mauvaises connexions ou de broches endommagées. Une fois le problème identifié, il est temps d’agir.
Souder à nouveau les connexions, remplacer les broches défectueuses ou recâbler votre projet peut vous aider à remettre votre Arduino Nano sur les rails. Cette section aborde les stratégies d’identification et de résolution des problèmes de brochage, vous donnant ainsi les outils nécessaires pour relever ces défis et assurer le bon fonctionnement de vos projets Arduino.
Conseils : Maintenir une performance optimale
Maintenir des performances optimales est l’objectif ultime de tout passionné d’Arduino. Pour y parvenir, il est essentiel de suivre les meilleures pratiques et de prendre soin de votre Arduino Nano. Des techniques de soudure appropriées, l’utilisation de composants de qualité et l’absence de force excessive sur les broches peuvent contribuer à la longévité et aux performances de votre microcontrôleur.
En assurant des connexions nettes et sûres et en manipulant votre Arduino Nano avec soin, vous contribuerez à prévenir les problèmes avant qu’ils ne surviennent. Dans cette section, nous allons explorer des conseils et des astuces pour que votre Arduino Nano fonctionne au mieux de ses performances. En respectant ces conseils, vous bénéficierez d’une expérience plus fluide avec vos projets Arduino, ce qui permettra à votre créativité de s’épanouir sans interruption.
Conclusion
En résumé, cet article a fourni une vue d’ensemble concise de la disposition de la carte Arduino Nano, des spécifications clés, des caractéristiques notables et des informations complètes sur le brochage.
